[태블로 굿모닝 /Tableau] 22. 밀도 맵 만들기 / 계층 설정, 지리적 역할



▶ 밀도: 맵 뷰에서 집중도 파악하는 데 유용하다. (2018.3 버전부터 사용 가능)

ex. 인구 밀도를 보여주는 맵 뷰와 같이 화면에서 어느 곳에 많이 몰려 있고 아닌지를 쉽게 볼 수 있다.

 MISSION  한국 인구수 데이터 기준으로 어느 지역에 인구 밀도가 높은지 알아보자!

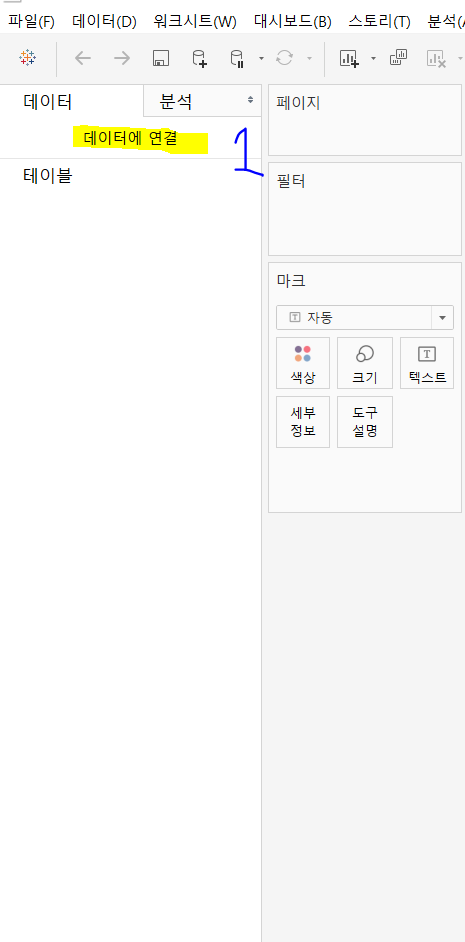

1. '201907_연령별인구현황_데이터 추출 파일' 연결하기

: 데이터에 연결 > 파일에 연결 > 자세히... > '201907_연령별인구현황_데이터 추출.hyper' 선택 > 열기





2. '시도' 필드 왼쪽의 Abc 클릭 > 지리적 역할 > 시/도

   '시군구' 필드 왼쪽의 Abc 클릭 > 지리적 역할 > 카운티



 ▶  참고 '지리적 역할 부여하기 / 계층 설정하기' 상세 설명

[태블로 굿모닝 /Tableau] 19. 지리적 역할 부여하기 / 계층 설정







3. '시도'와 '시군구' 계층 만들기

: '시군구' 드래그해서 '시도' 필드 위에 올리기 > 이름: 지도 > 확인





차원의 '시군구' 필드 더블 클릭하면 맵 뷰가 표시된다.





4. 마크: '원(자동)' -> '밀도'로 변경





5. 인구수 합계에 따라 색상 다르게 표시하기

: 인구수 드래그해서 '색상' 마크에 올리기





6-1. 밀도에 대한 색상 변경하기

: 색상 > '고밀도 진한 다중색' 선택





6-2. 밀도에 대한 강도 슬라이더 이용해 맵의 선명도 조절하기

색상 > 강도: 80%

-> 인구가 많이 몰려 있는 서울 주변 수도권의 강도가 높아져 다른 지역과 대비되어 표현된다.





<대한민국 시도 임의의 기준으로 권역 구분>

권역	시도 1	시도 2	시도 3	시도 4
서울	서울특별시
경인	경기도	인천광역시
충청	대전광역시	세종특별자치시	충청남도	충청북도
호남	광주광역시	전라남도	전라북도
대경	대구광역시	경상북도
부울경	부산광역시	울산광역시	경상남도
강원	강원도
제주	제주특별자치도



7. '시도' 필드 기준으로 권역 만들고, 권역, 시도, 시군구 순으로 계층 만들기

: '시도' 마우스 우클릭 > 만들기 > 그룹 > 필드명: 권역 > 위의 표의 '권역'기준으로 '그룹' 클릭해 그룹 만들기 > 대화 상자 안의 '시/도명' 드래그해서 그룹에 배치 > 확인> '권역' 필드 드래그해서 지도 계층의 '시도'위에 놓기





8. 밀도 맵 권역별로 필터링하기

: '권역' 필터 마우스 우클릭 > 필터 표시 > 뷰 오른쪽 위에 필터가 표시됨 > 권역 필터 표시에 마우스 오버하면 보이는 '아래 세모 옵션 (▼)' 클릭 > 단일 값(목록)

-> 권역 값 중 가장 우선순위에 앞서 있는 '강원' 권역 기준으로 필터링된다.





9. 권역 필터 정렬 기준 바꾸기

: 권역 > 기본 속성 > 정렬 > 정렬 기준: 수동 > 드래그해서 위치 변경

-> 한국 지도 기준으로 위치상에서 위에서 아래로 정렬

    (서울 -> 경인 -> 강원 -> 충청 -> 호남 -> 대경 -> 부울경 -> 제주)





10. 각 권역별로 시군구 기준으로 인구수 표시되는 것을 맵 뷰에서 확인하는 방법

: 인구구 드래그해서 '레이블' 마크에 올리기





수도권을 비롯한 대도시에 인구가 많이 몰려 있는 것 (집중도의 강도가 높은 것)을 확인할 수 있다.





↑권역 필터를 '경인'으로 선택했을 때의 맵 뷰이다. ↑
