[태블로 굿모닝 /Tableau] 21. 기호 맵 만들기 / '도구 설명'으로 시트 연계



▶ 기호 맵: 개별 지역에 수량 데이터를 표시하는 데 적합하다.



MISSION 1 각 지역별 판매 수량을 원의 크기로 표시하고, 수익 필드에 색상을 사용하여 두 개의 측정값을 동시에 맵에 표현하기

MISSION 2 Viz in tooltip 기능을 적용해 별도로 만든 시트의 화면을 맵에서 해당 지역을 선택했을 때 그 지역에 대한 다른 시트 화면을 연계하기





1. 차원 > '시군구' 더블클릭 : 우리나라 맵에 229개 마크가 표시된다.



▶ 참고: '시군구' 필드 만드는 방법

[태블로 굿모닝 /Tableau] 19. 지리적 역할 부여하기 / 계층 설정





2. 측정값 > '수량' 필드를 '크기' 마크에 올리면 수량에 따라 마크의 크기가 다르게 표시된다.





3. 원의 크기 조절

: 원의 크기를 일괄적으로 늘리기 위해 '크기' 마크의 슬라이더를 오른쪽으로 이동시킨다.

-> 전체적으로 원의 크기가 커진다.





4. 측정값 > '수익' 필드를 '색상'마크에 올리기

-> 수익이 플러스인 시군구는 파란색 계열, 마이너스인 시군구는 주황색 계열의 색상이 적용된다.





5. 마크 불투명도 조절

: 수도권같이 마크가 많이 몰려 있는 경우에 마크가 겹쳐져 잘 보이지 않으므로 마크들이 잘 보이도록 불투명도를 조절한다.

'색상'마크 > 불투명도: 100% -> 60% > 테두리: 검은색





6. 수량-수익 막대 그래프 만들기

: 새로운 워크시트 열기 > 차원 > '주문 일자' 더블 클릭해서 열 선반에 올리기

  측정값 > '수량' 필드 드래그해서 행 선반에 올리기

  '수익' 드래그해서 행 선반에 있는 '합계(수량)' 오른쪽에 배치한다.





7. 합계 (수익)의 마크를 '막대'로 변경한다.

  하나의 뷰 안에서 수량-라인 차트, 수익-막대 차트로 표현하기

  : 행 선반에 있는 '합계(수익)' 우클릭 > 이중 축





8. 전체 마크에서 '측정값 이름'을 밖으로 빼서 제거한다.



9. '합계(수량)' 마크 클릭 > 색상 > 검은색 > 효과: 마커 '전체'

   크기: 슬라이더 왼쪽으로 이동시켜 선 굵기 얇게 변경하기

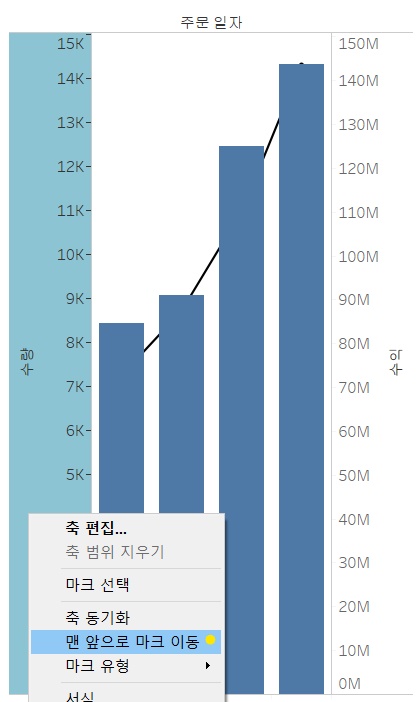

10. 뷰에서 검은색 라인으로 표시되는 수량 앞으로 표시하기

: 좌측에 있는 '수량'축 우클릭 > 맨 앞으로 마크 이동

-> 라인 차트인 수량이 막대 차트인 '수익'보다 앞에 표시된다.





11. 수익의 합계에 따라 각 연도별 색상 다르게 적용하기

: 합계(수익) 마크 > '수익' 드래그해서 '색상'위에 올리기





12. 합계(수익)에 적용된 색상 변경

: 오른쪽 위의 색상 범례 더블 클릭 > 색상표: 주황색-파란색 다중 > 고급 > 가운데 값 '0'으로 설정한다.





13. 양쪽 축의 머리글 표시 없애기

: 왼쪽의 '수량'축 우클릭 > '머리글 표시' 클릭해서 해제하기





14. X축 하단에 있는 연도 막대 차트 상단에 표시하기

: 분석 > 테이블 레이아웃 > 고급 > '열'영역: 세로 축이 있을 때 보기 하단에 '가장 안쪽 수준 표시' 체크 해제 > 확인

  '주문 일자'라는 필드 레이블 우클릭 후 '열에 대한 필드 레이블 숨기기' 설정





15. 2016년과 2019년 양쪽 끝에 있는 열에 대한 테두리 머리글 없애기

: 열 선반에 있는 '주문 일자' 필드 우클릭 > 서식 > 테두리 서식 > 열 탭 > 열 구분선: 머리글 '없음'





16. 시군구 기준 맵의 마크에 마우스 오버했을 때 해당 시군구 기준으로 두 번째 시트에 있는 수량과 수익을 필터링해서 표시하기

-> 현재 시트에서 수량과 수익에 대한 레이블을 각각 표시하기

: 합계(수량) 마크 > '수량' 드래그해서 '합계(수량)'의 레이블에 올리기 > '레이블' 마크 > 맞춤: 가로-가운데, 세로-위쪽





17. '합계(수익)' 마크 선택 > '수익' 드래그해서 '합계(수익)'의 레이블에 올리기

     '레이블' 마크 선택 > 맞춤: 가로-가운데, 세로-아래쪽

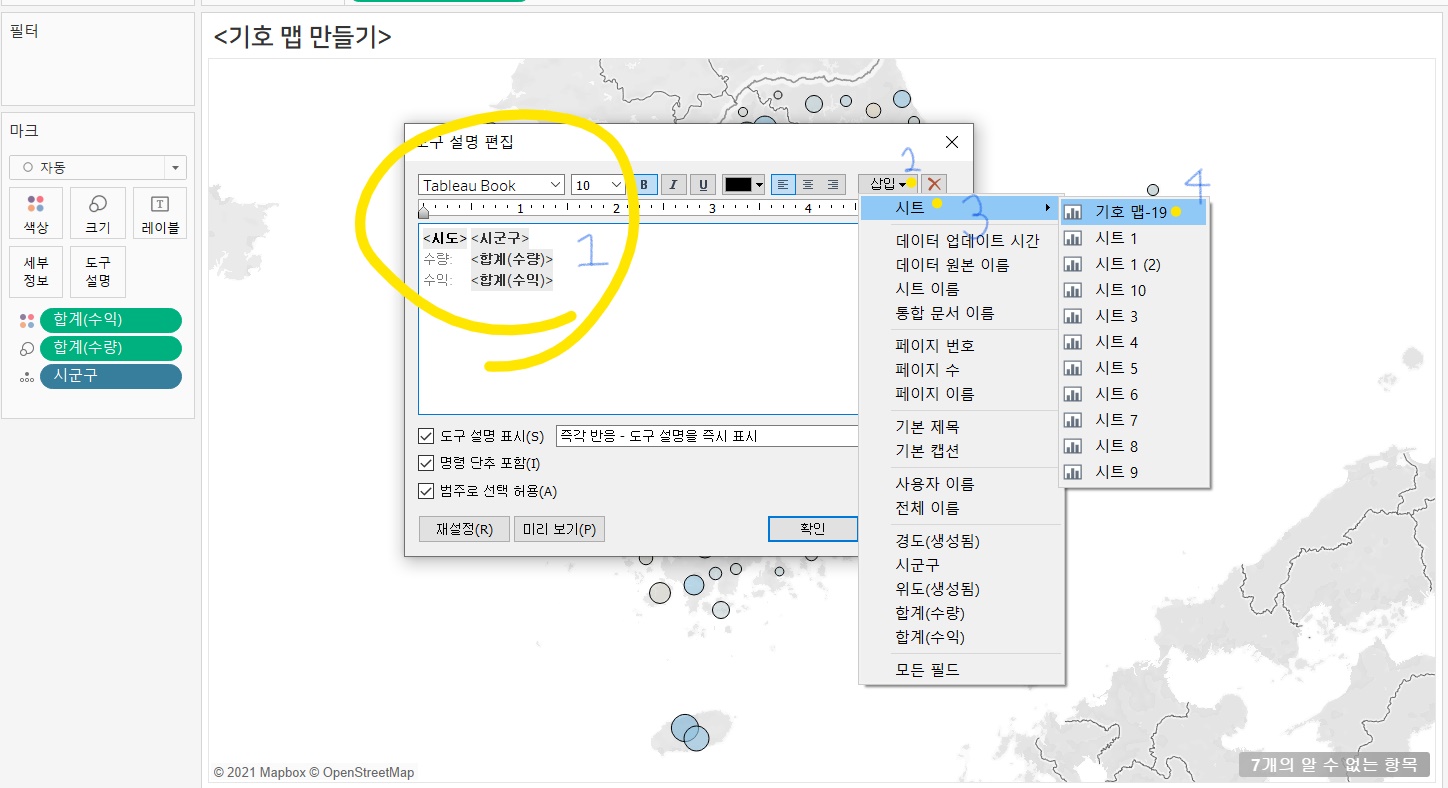

18. '시군구 기준 맵'에서 시군구 마크를 선택하면 앞에서 만든 수량과 수익에 대한 연간 차트 표현하기

: '시군구 기준 맵'으로 이동 > 마크 '도구 설명' > 사진의 문구만 남기고 모두 삭제 > 삽입 > 시트 > 기호 맵-19 > 확인

  maxwidth="500" , maxheight="500"

* 맵에서 마크에 마우스 오버했을 때 나타나는 툴팁(tooltip)을 '도구 설명'이라고 한다.



예시1. 유성구



예시2. 김포시



19. 시군구 맵에서 마크를 선택해보면 오버랩되는 막대 그래프를 확인할 수 있다. (예시1: 유성구, 예시2: 김포시)

: 다른 시트로 이동해서 해당 지역의 값을 다시 필터링해서 볼 필요가 없어 효율적이다.

(이유: 도구 설명에 포함한 시트인 '기호 맵-19' 시트에 따로 필터를 적용하지 않았지만, 도구 설명 안에 뷰를 만들어 자동으로 '도구 설명' 필터가 적용되었다.)





20. '기호 맵-19' 시트 숨기기: '기호 맵-20' 마우스 우클릭 > 모든 시트 숨기기

    '기호 맵-19' 시트 표시하기: '기호 맵-20' 마우스 우클릭 > 모든 시트 숨기기 취소
